數字稱重傳感器很精密，一文了解它的接線和安

來源： | 發布日期：2020-03-13 10:26

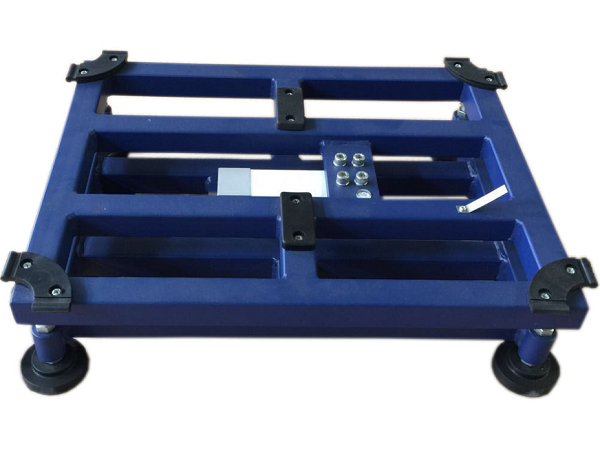

工業應用中，稱重是一個比較常用的功能，數字稱重傳感器實際上是一種將質量信號轉變?yōu)榭蓽y(cè)量的電信號輸出裝置，但因?yàn)槠潇`敏度和精度的要求較高，所以是一個要求較高的傳感器，一旦使用不當，輕則測量不準影響生產工藝，重則燒毀儀表；今天我們學習一下它的接線和安裝注意事項！

一數字稱重傳感器的接線：

數字稱重傳感器的接線，數字稱重傳感器它的接線有兩種，一是四線制數字稱重傳感器，二是六線制數字稱重傳感器。

四線制數字稱重傳感器有四根不同顏色的引線，一組電源一組信號，同時還有根屏蔽線。六線制數字稱重傳感器在四線制的基礎上額外多加一組反饋信號線。

數字稱重傳感器引線信號顏色

由于引線都有顏色標識，可以根據顏色來初步判斷這幾組引線分別代表什么信號線。電源信號線顏色（紅黑）、信號線顏色（綠白）、反饋信號線顏色（藍黃），其中它們都有一根屏蔽線（粗黑色）。

數字稱重傳感器信號引線詳細判別

很多廠家生產的數字稱重傳感器接線顏色信號基本上一致，如果不放心，可用萬用表進行測量判斷。因?yàn)殡娫淳€顏色正極基本上公認為紅色，那就以電源線正極線為出發點。四線制的判斷，用萬用表的電阻檔測量?jī)山M線的電阻值，較大的一組為電源，較小的一組為信號。六線制由于多一組反饋線，因?yàn)榉答伨€正和電源線正是導通的，反饋信號負也一樣，先用萬用表接電源紅色的線去找另外一根反饋信號正，反之另外一組導通的則為電源負和反饋負。剩下的一組則為信號線。
